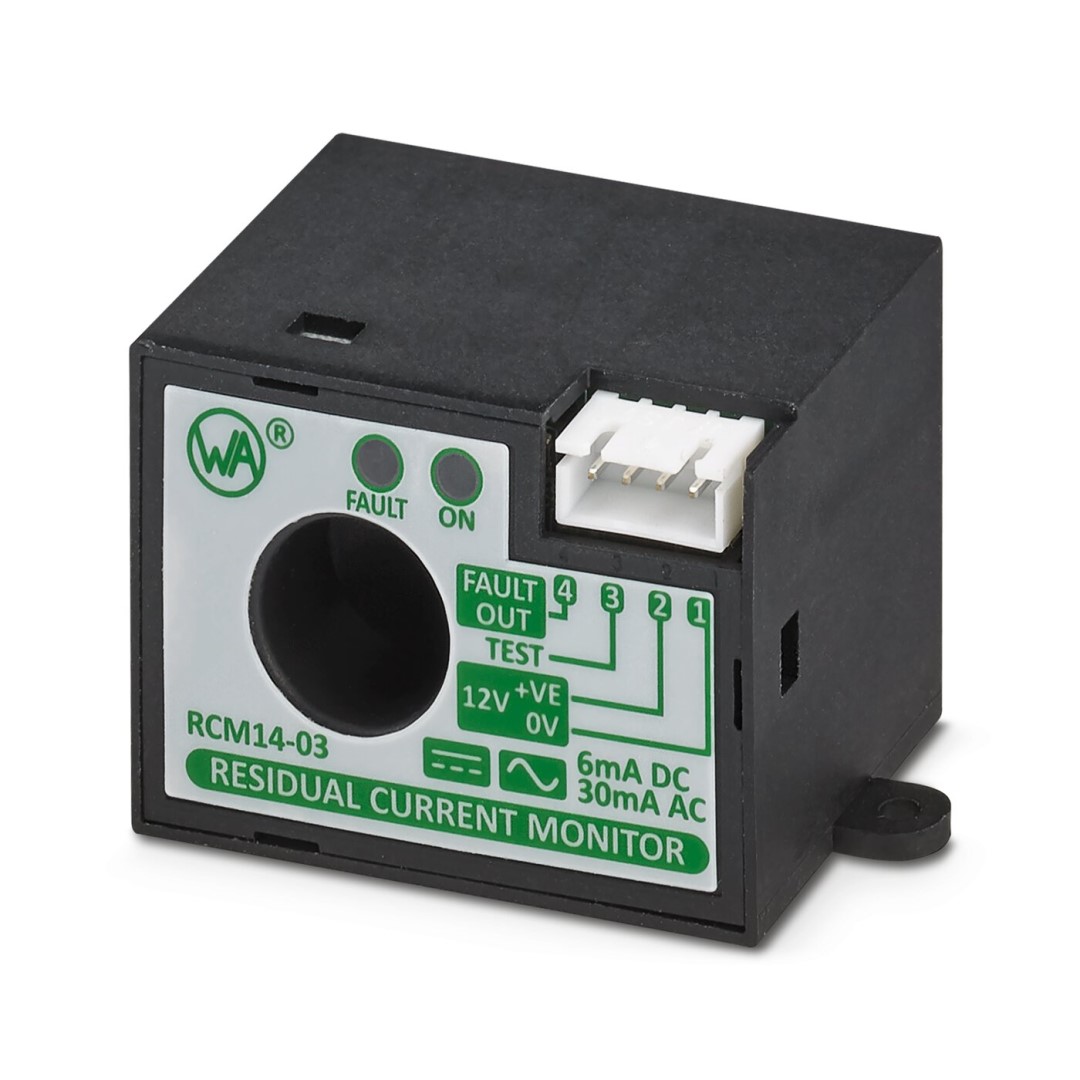

Dohledový modul rozdílového proudu slouží pro zachycení chybového AC a DC proudu v nabíjecích místech střídavého proudu. Překryté bezpečnostní zařízení (např. proudový chránič) je chráněno před možnými chybovými DC proudy.
Typ produktu Dohledový modul diferenčního proudu
aplikace Dohledový modul chybného proudu pro záznam chybových AC a DC proudů v instalacích 50/60 Hz AC
Provedení 1 kanálový
Výrobce Western Automation
Označení výrobce RCM14-03
Standard nabíjení Typ 2
Nabíjecí režim Mode 3
Druh nabíjecího proudu AC
Příkon min. 60 mW
Měnič proudu
Průměr měřicí cívky 14 mm
Rozsah měření: Diferenční proud
Chybový proud I?n 30 mA (AC)
6 mA (DC)
Jmenovitý proud In 100 A (1fázový)
40 A (3fázový)
Napájení
Rozmezí napájecího napětí 10,8 V DC ... 13,2 V DC (Rozsah jmenovitého napětí)
Příkon jmenovitého výkonu 60 mW
Frekvenční rozsah 50 Hz ... 60 Hz
Připojení vodiče
Typ připojení Lišta s trny 4pólový
Průřez vedení AWG 26
Počet rozhraní 2 (Error/Test)
Nabíjecí řídicí jednotka
Počet nabíjecích bodů 1
Šířka 60,7 mm
Výška 33,6 mm
Hloubka 32,50 mm
Okolní podmínky
Krytí IP20
Teplota prostředí (provoz) -40 °C ... 85 °C
Shoda/schválení
Shodnost CE shoda
Normy
Normy/předpisy IEC 62955
Montážní poloha libovolně

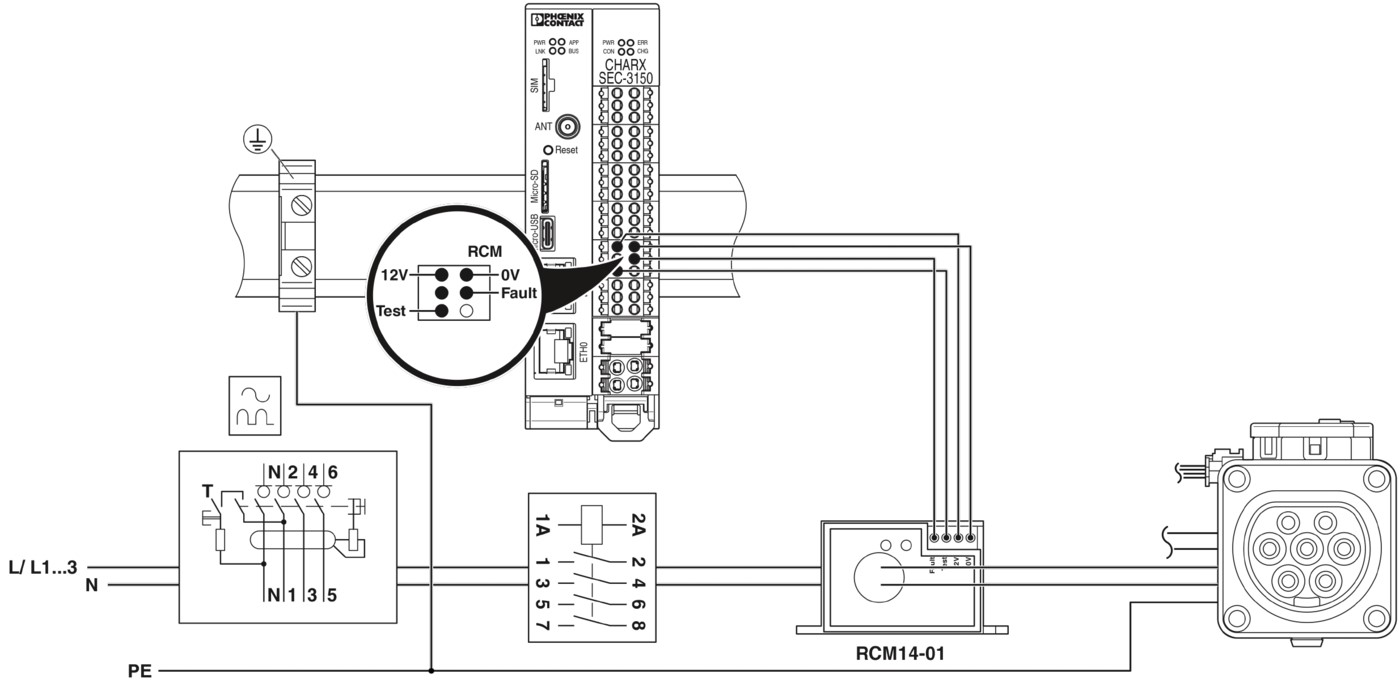

Obrázek Obrázek (1)
