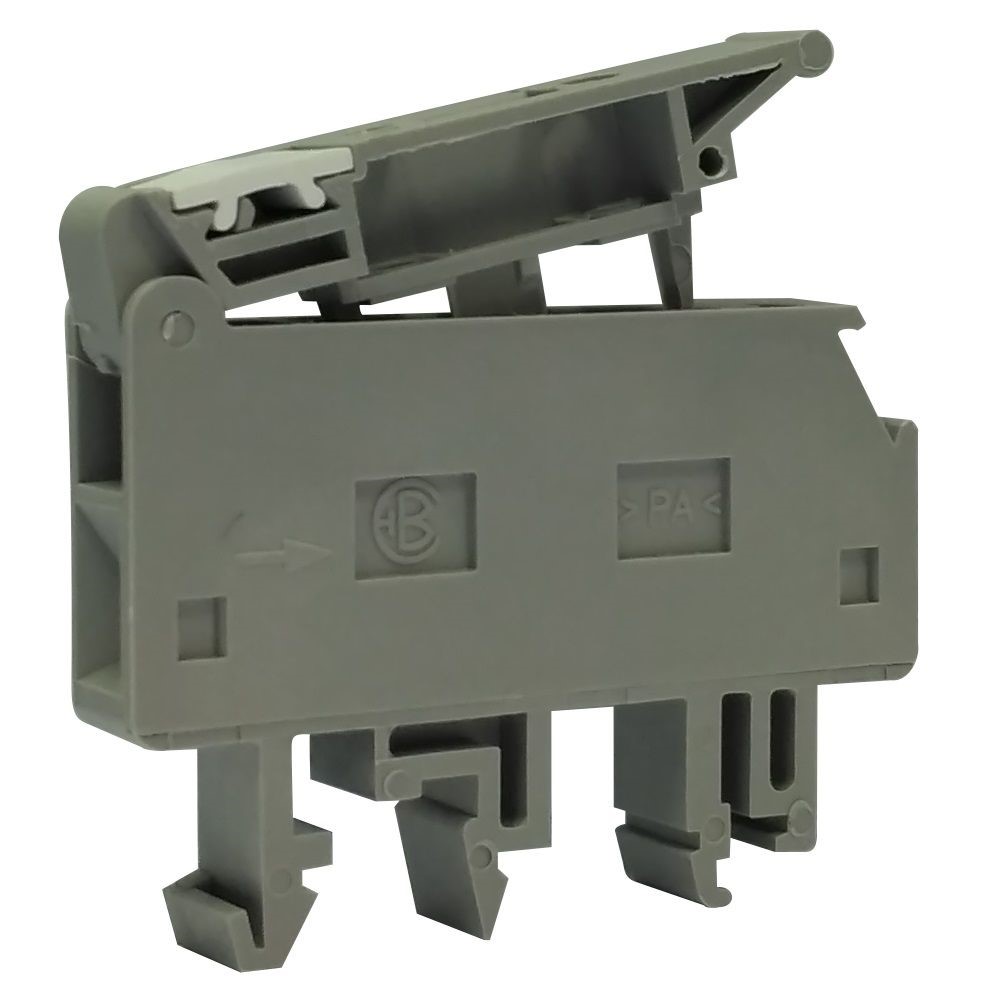

Řady RSP, RSP A 4 - Pojistkové svorky jsou vhodné pro trubičkové tavné pojistky 5x20 mm (typ RSPA 4 – 6,3x32 mm) v provedení (keramika, sklo), montáž svorek je na lištu TH 35. RSP 4 LED se používá pro ochranu obvodů, kde při přerušení pojistky zůstane obvod, který napájí LED diodu, uzavřen přes připojenou zátěž (například cívku relé, stykače apod.). Tento stav je signalizován rozsvícením LED diody. Nedojde tudíž ke galvanickému oddělení obvodu. Přeruší-li se tento obvod zároveň při přerušení pojistky, nebude dioda svítit. Pojistkové svorky lze zařadit do obvodu jak se střídavým, tak se stejnosměrným napětím. Při stejnosměrném napětí je nutno dodržet polaritu kladného pólu vyznačeného na svorce.
Značka
ELEKTRO BEČOV
Pojistkové svorkovnice
Typ pojistkové vložky
G-pojistka 5x20 mm
Typ držáku pojistky
Ostatní, jiné
Typ zobrazovacího prvku pro indikaci poruchy
Bez
Jmenovitý proud In
6.3 A
Jmenovité napětí
250 V
Druh elektrického připojení 1
Šroubová svorka
Počet pater
1
Způsob montáže
DIN /G-lišta
Materiál izolačního tělesa
Termoplast
Třída hořlavosti izolačního materiálu dle UL94
V0
Barva
Šedá
Rozsah provozních teplot
-40 - 55 °C
Uzavírací deska nutná
Ne
